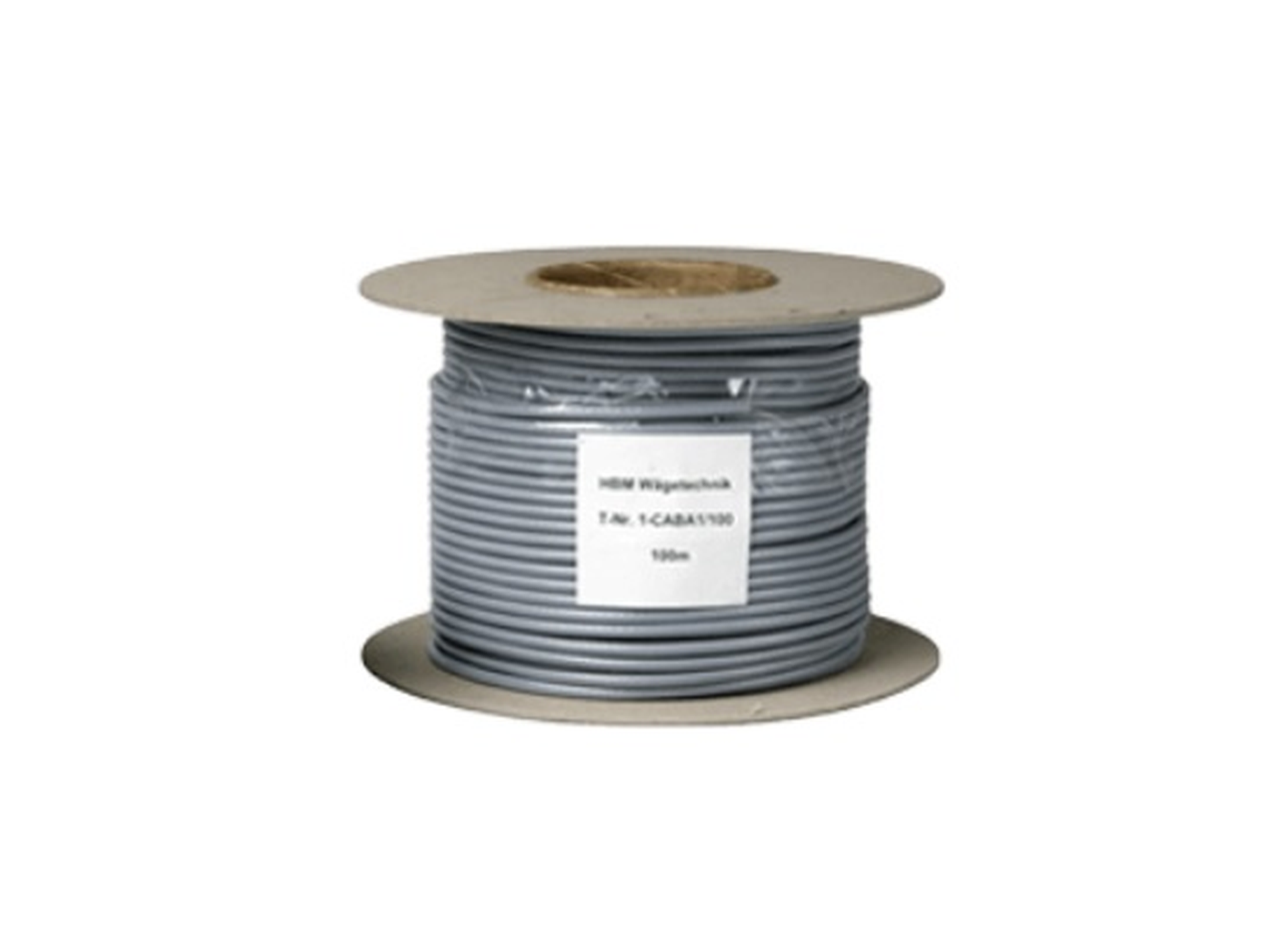

Кабели CABA1
CABA1 — базовая кабельная серия HBM / HBK для подключения тензодатчиков веса. Это типовой 6-жильный кабель для общепромышленных систем, где нужны корректная цветовая маркировка HBM, низкая ёмкость линии и надёжная работа сигнала на стандартных дистанциях.
Что представляет собой CABA1
Серия CABA1 используется как стандартный кабель для аналоговых весовых систем и тензодатчиков HBM / HBK. Это понятное решение для классических задач подключения, когда не требуется специальное Ex-исполнение или гигиенический вариант, но при этом важны правильная структура кабеля, стабильность линии и совместимость с фирменной схемой цветовой маркировки.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Серия / модель | CABA1 |
| Тип кабеля | 6-жильный кабель для тензодатчиков |
| Сечение | 6 × 0.14 мм² |
| Оболочка | PVC |
| Особенности | Низкая ёмкость, высокая симметрия по ёмкости, цветовая схема HBM |
| Типовые длины | 20 м, 100 м |
| Основные применения | Обычные промышленные весовые системы, подключение аналоговых тензодатчиков |
| Среда | Общепромышленное исполнение |
Когда подходит CABA1
Если нужна стандартная линия подключения без специальных требований по Ex, гигиене или экстремальной подвижности, CABA1 обычно становится базовым и понятным выбором.
Почему важны характеристики кабеля
Для тензодатчиков важны не только жилы и длина, но и электрические свойства линии. Низкая ёмкость и симметрия помогают сохранить качество сигнала и уменьшить влияние линии на измерение.
Что нужно сообщить для подбора
Нужно знать модель датчика, требуемую длину, схему подключения к коробке или индикатору и условия прокладки. Это позволяет быстро понять, подходит ли CABA1 или нужен другой кабель.
Типовые длины и артикулы CABA1
Наиболее востребованные исполнения CABA1 приведены ниже. Если в системе есть особые требования по длине или среде, стоит дополнительно проверить совместимость с проектом.
| Артикул | Длина | Комментарий |
|---|---|---|
| 1-CABA1/20 | 20 м | Стандартное исполнение CABA1 для обычных подключений. |
| 1-CABA1/100 | 100 м | Удлинённое исполнение CABA1 для протяжённых линий. |
Важно: Если кабель CABA1 используется вместе с соединительной коробкой, сразу проверьте количество вводов, длину запаса и условия монтажа. Это помогает избежать лишних соединений и упрощает сервис системы.
Нужен кабель CABA1?
Сообщите модель датчика и требуемую длину линии. Подберём нужное исполнение CABA1 или предложим альтернативу под среду и задачу.
