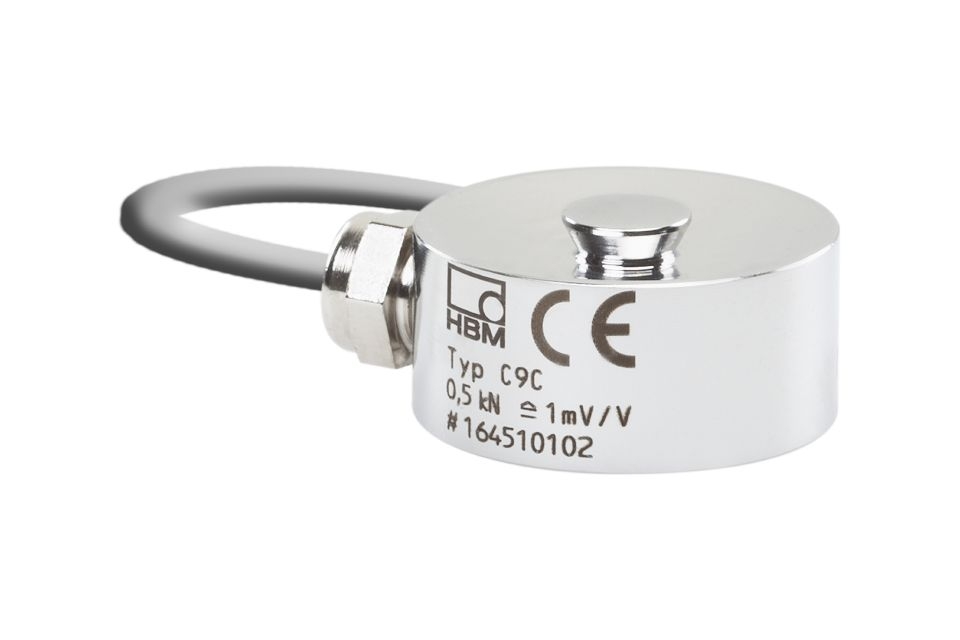

Датчики силы C9C
C9C — серия HBM / HBK для задач, где важны корректный выбор по диапазону силы, понятная механика интеграции и стабильная работа в испытательном, производственном или OEM-оборудовании. Серия подходит для задач: OEM, автоматы, прессовые узлы.
C9C — описание серии
Датчики силы C9C используются в задачах, где нужно надёжно измерять силу и при этом сохранить понятную механику монтажа, доступность документации и удобство дальнейшего подбора. Для коммерческого и технического запроса по серии обычно важны: номинальная нагрузка, тип усилия, формат сигнала, условия среды, длина кабеля и наличие сопутствующей электроники.
Ключевые характеристики C9C
| Параметр | Значение |
|---|---|
| Серия / модель | C9C |
| Тип | сжатие |
| Диапазоны / номиналы | 50 Н, 100 Н, 200 Н, 0,5 кН, 1 кН, 2 кН, 5 кН, 10 кН, 20 кН, 50 кН |
| Выходной сигнал | mV/V, 0–10 В, 4–20 мА, IO-Link |
| Степень защиты | IP67 |
| Материал / исполнение | нержавеющая сталь |
| Типичные применения | OEM, автоматы, прессовые узлы |
Типовые обозначения серии C9C
Ниже приведены типовые артикульные обозначения / исполнения серии C9C. Для коммерческого запроса и страницы это удобно как опорная таблица по номиналам. Точный заказной код HBM / HBK зависит от сигнала, длины кабеля, класса точности и дополнительных опций.
| Заказной артикул / код серии | Номинал / диапазон | Комментарий |
|---|---|---|
| 1-C9C/50N | 50 Н | Базовый формат заказа серии C9C. |
| 1-C9C/100N | 100 Н | Стандартное исполнение серии C9C. |
| 1-C9C/200N | 200 Н | Стандартное исполнение серии C9C. |
| 1-C9C/0.5KN | 0,5 кН | Стандартное исполнение серии C9C. |
| 1-C9C/1KN | 1 кН | Стандартное исполнение серии C9C. |
| 1-C9C/2KN | 2 кН | Стандартное исполнение серии C9C. |
| 1-C9C/5KN | 5 кН | Стандартное исполнение серии C9C. |
| 1-C9C/10KN | 10 кН | Стандартное исполнение серии C9C. |
| 1-C9C/20KN | 20 кН | Стандартное исполнение серии C9C. |
| 1-C9C/50KN | 50 кН | Верхний диапазон серии C9C. |
Что учитывать при выборе C9C
При выборе исполнения C9C полезно заранее зафиксировать требуемую силу, запас по перегрузке, тип конструкции, соосность механического узла, точность, формат сигнала и состав измерительной цепочки. Если на объекте уже установлен датчик HBM / HBK, лучше приложить фото шильдика и текущую маркировку — это ускоряет проверку совместимости и снижает риск ошибки при заказе.
Нужен подбор C9C под вашу задачу?
Пришлите требуемый диапазон, чертёж или фото узла, условия среды, желаемый сигнал и текущую маркировку. Это поможет быстро подобрать корректное исполнение и сопутствующую электронику HBM / HBK.
