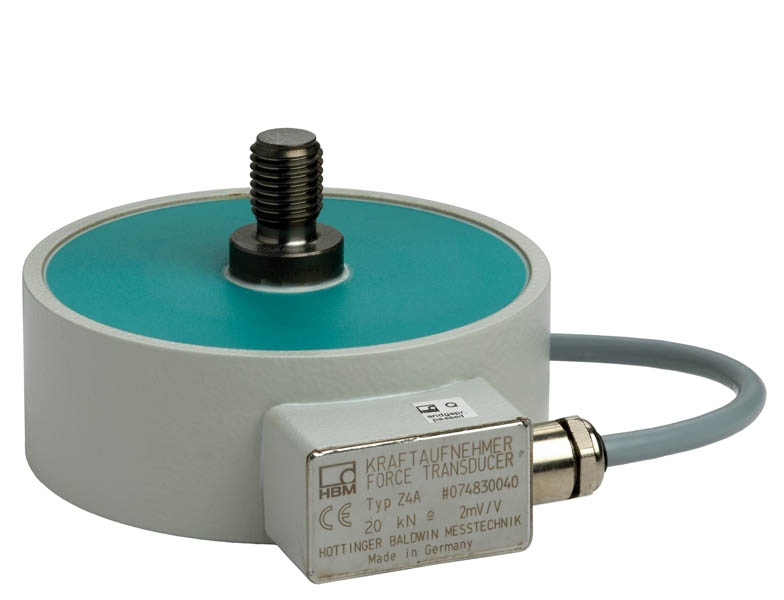

Датчики силы Z4A
Z4A — серия HBM / HBK для задач, где важны корректный выбор по диапазону силы, понятная механика интеграции и стабильная работа в испытательном, производственном или OEM-оборудовании. Серия подходит для задач: метрология, калибровка, лаборатории.
Z4A — описание серии
Датчики силы Z4A используются в задачах, где нужно надёжно измерять силу и при этом сохранить понятную механику монтажа, доступность документации и удобство дальнейшего подбора. Для коммерческого и технического запроса по серии обычно важны: номинальная нагрузка, тип усилия, формат сигнала, условия среды, длина кабеля и наличие сопутствующей электроники.
Ключевые характеристики Z4A
| Параметр | Значение |
|---|---|
| Серия / модель | Z4A |
| Тип | образцовый датчик на сжатие |
| Диапазоны / номиналы | 20 кН, 50 кН, 100 кН, 200 кН, 500 кН |
| Выходной сигнал | mV/V |
| Степень защиты | IP67 |
| Материал / исполнение | прецизионное исполнение |
| Типичные применения | метрология, калибровка, лаборатории |
Типовые обозначения серии Z4A
Ниже приведены типовые артикульные обозначения / исполнения серии Z4A. Для коммерческого запроса и страницы это удобно как опорная таблица по номиналам. Точный заказной код HBM / HBK зависит от сигнала, длины кабеля, класса точности и дополнительных опций.
| Заказной артикул / код серии | Номинал / диапазон | Комментарий |
|---|---|---|
| 1-Z4A/20KN | 20 кН | Базовый формат заказа серии Z4A. |
| 1-Z4A/50KN | 50 кН | Стандартное исполнение серии Z4A. |
| 1-Z4A/100KN | 100 кН | Стандартное исполнение серии Z4A. |
| 1-Z4A/200KN | 200 кН | Стандартное исполнение серии Z4A. |
| 1-Z4A/500KN | 500 кН | Верхний диапазон серии Z4A. |
Что учитывать при выборе Z4A
При выборе исполнения Z4A полезно заранее зафиксировать требуемую силу, запас по перегрузке, тип конструкции, соосность механического узла, точность, формат сигнала и состав измерительной цепочки. Если на объекте уже установлен датчик HBM / HBK, лучше приложить фото шильдика и текущую маркировку — это ускоряет проверку совместимости и снижает риск ошибки при заказе.
Нужен подбор Z4A под вашу задачу?
Пришлите требуемый диапазон, чертёж или фото узла, условия среды, желаемый сигнал и текущую маркировку. Это поможет быстро подобрать корректное исполнение и сопутствующую электронику HBM / HBK.
