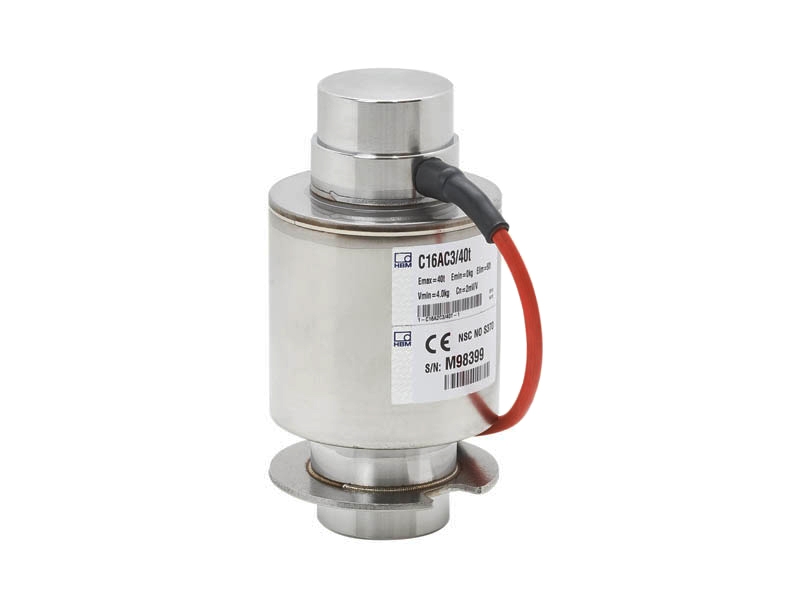

Аналоговые тензодатчики веса C16A
Самоцентрирующийся heavy-duty тензодатчик для весов большой грузоподъёмности, силосов, резервуаров и weighbridge-систем. Серия ориентирована на задачи, где важны точность, долговечность, корректный подбор по диапазону нагрузки и стабильная интеграция в промышленную механику.
C16A — подробное описание серии
Самоцентрирующийся heavy-duty тензодатчик для весов большой грузоподъёмности, силосов, резервуаров и weighbridge-систем. Высокая стойкость к неблагоприятной среде, OIML-исполнения, варианты с длинным кабелем и Ex-версии. При подборе важно учитывать не только диапазон нагрузки, но и механику узла, требования к защите, класс точности, тип сигнала и условия окружающей среды.
Ключевые характеристики C16A
| Параметр | Значение |
|---|---|
| Серия / модель | C16A |
| Тип | Рокер-пин / canister, аналоговый mV/V |
| Основные области применения | Автомобильные и вагонные весы, силосы, тяжёлое промышленное взвешивание |
| Материал корпуса / измерительного тела | Нержавеющая сталь |
| Класс точности | До C5 |
| Степень защиты | IP68/IP69K |
| Выходной сигнал / интерфейс | Пассивный mV/V |
| Доступные нагрузки | 20 т, 30 т, 40 т, 60 т, 100 т, 200 т, 400 т |
Доступные нагрузки
20 т, 30 т, 40 т, 60 т, 100 т, 200 т, 400 т
Преимущества серии
Высокая стойкость к неблагоприятной среде, OIML-исполнения, варианты с длинным кабелем и Ex-версии.
Где применяется
Автомобильные весы; вагонные весы; бункеры и силосы; level weighing; retrofit тяжелых систем.
Как выбирать C16A
Для корректного подбора обычно сравнивают требуемую нагрузку, геометрию узла, ожидаемую точность, боковые и ударные воздействия, условия мойки или загрязнения, а также требования к интерфейсу и длине кабеля. Для модернизации действующей системы полезно прислать фото шильдика, размеры посадочного места и состав электроники.
Что полезно запросить по C16A
По серии обычно запрашивают datasheet, сертификаты, инструкции по монтажу, чертёж, подтверждение диапазона нагрузки и рекомендации по совместимым монтажным комплектам или электронике. Для проекта в России также полезно заранее согласовать нужное исполнение, кабель, требования по сертификатам и сроки поставки.
Типовые исполнения, обозначения и диапазоны C16A
Ниже приведены типовые обозначения исполнений серии C16A по нагрузке и применению. Для заказной поставки полезно ориентироваться не только на название модели, но и на максимальную нагрузку, класс точности, длину кабеля, исполнение по среде и требования к сертификации. Самоцентрирующийся heavy-duty датчик для весов большой грузоподъёмности и транспортных весов.
| Типовое обозначение | Нагрузка / параметр | Комментарий |
|---|---|---|
| C16A / 20 т | 20 т | Серия для тяжёлых нагрузок; при подборе учитывают тип опоры, боковые усилия, среду и требования к весовому узлу. |
| C16A / 30 т | 30 т | Серия для тяжёлых нагрузок; при подборе учитывают тип опоры, боковые усилия, среду и требования к весовому узлу. |
| C16A / 40 т | 40 т | Серия для тяжёлых нагрузок; при подборе учитывают тип опоры, боковые усилия, среду и требования к весовому узлу. |
| C16A / 60 т | 60 т | Серия для тяжёлых нагрузок; при подборе учитывают тип опоры, боковые усилия, среду и требования к весовому узлу. |
| C16A / 100 т | 100 т | Серия для тяжёлых нагрузок; при подборе учитывают тип опоры, боковые усилия, среду и требования к весовому узлу. |
| C16A / 200 т | 200 т | Серия для тяжёлых нагрузок; при подборе учитывают тип опоры, боковые усилия, среду и требования к весовому узлу. |
| C16A / 400 т | 400 т | Серия для тяжёлых нагрузок; при подборе учитывают тип опоры, боковые усилия, среду и требования к весовому узлу. |
Важно: точный артикул HBM / HBK по серии C16A может отличаться в зависимости от класса точности, кабеля, версии исполнения, опций Ex, OIML / NTEP и комплектации. Если известна только нагрузка или маркировка на установленном датчике, используйте Форму обратной связи — так проще подобрать корректное исполнение и не ошибиться с заменой.
Нужен подбор C16A под вашу задачу?
Укажите требуемую нагрузку, тип конструкции, точность, условия среды и, если есть, текущую модель или шильдик. Это поможет быстро предложить нужное исполнение серии C16A или подобрать корректную замену.
