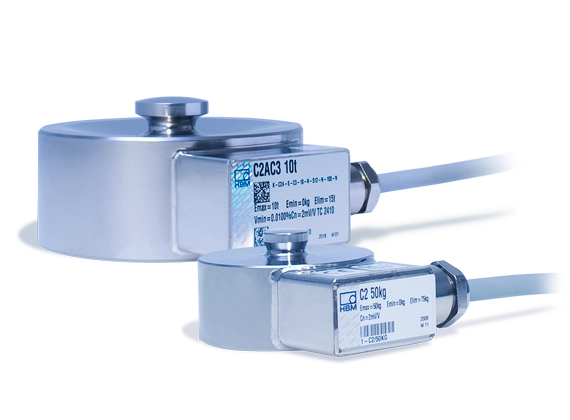

Тензодатчики веса на сжатие HBM / HBK
Тензодатчики веса на сжатие HBM / HBK предназначены для резервуаров, силосов, реакторов, испытательных и промышленных систем, где нагрузка передаётся по оси сжатия и требуется высокая механическая устойчивость.
Что важно по этому направлению
Правильный выбор строится вокруг конструкции объекта, числа опор, динамики, среды и метрологических требований, а не только по общему названию категории.
Внутри одного направления могут применяться как компактные single point решения, так и тяжелые beam, canister, compression или digital load cells.
Для промышленного проекта важно оценивать не только допустимую нагрузку, но и класс точности, устойчивость сигнала, перегрузочную способность и поведение в процессе.
Для пищевых, наружных, тяжелых или агрессивных условий исполнения могут различаться принципиально. Это нужно учитывать в самом начале проекта.
Типовые серии HBM / HBK по странице
| Серия / модель | Тип | Типовые нагрузки | Применение |
|---|---|---|---|
| C2 / C2A | compression | официально видимые нагрузки: 50 кг, 100 кг, 200 кг, 500 кг, 1 т, 2 т, 5 т и выше по исполнению | универсальные компактные задачи на сжатие |
| RTN | ring torsion / compression family | 1 – 470 т | контейнеры, силосы, тяжёлое промышленное взвешивание |
| RTN/M | weighing module на базе RTN | под тяжелые технологические узлы | процессные и гравиметрические системы |
| Compression family | tank weighing | от средних до очень высоких нагрузок | резервуары, бункеры, plant engineering |
Ключевые параметры выбора
| Параметр | Что учитывать | Практический ориентир |
|---|---|---|
| Тип узла | оценивать, где именно действует нагрузка: резервуар, опора, реактор, силос | для тяжёлых узлов часто выбирают RTN / RTN-M |
| Центрирование нагрузки | важно исключить паразитные силы и перекосы | для компрессионных датчиков механика узла критична |
| Диапазон | подбирать по расчетной нагрузке на один датчик и запасу безопасности | C2/C2A — универсальная точка входа; RTN — тяжелый диапазон |
| Монтаж | нужны опоры, ограничители, модули и защита от боковых усилий | часто оптимальнее сразу проектировать модуль, а не голый датчик |
| Среда и защита | сверять IP, материал корпуса и наличие взрывозащиты | для тяжелого промышленного объекта это один из ключевых факторов |
Доступные диапазоны
На странице собраны типовые серии и ориентиры по нагрузкам. Для точного подбора важно считать нагрузку на один датчик, число опор, фактические перегрузки и условия приложения силы. Для коммерческого учета и тяжёлых объектов диапазоны и исполнение нужно подтверждать по конкретной модели.
Механика системы
Даже хороший датчик дает слабый результат при неудачном монтажном узле. Поэтому в выборе всегда учитываются опоры, ограничители, плоскостность основания, боковые силы, температурные расширения, вибрации и качество сборки всей системы.
Что запрашивать
Лучше сразу запрашивать не просто «датчик этого типа», а конкретную серию, диапазон нагрузки, исполнение, требования по IP, среде и метрологии. Это ускоряет подбор и помогает быстрее получить корректные datasheet и предложение под задачу.
Нужен подбор по направлению «Тензодатчики веса на сжатие»?
Укажите требуемую нагрузку, тип конструкции, точность, условия среды и, если есть, текущую модель или шильдик. Это поможет быстро предложить корректную серию HBM / HBK или подобрать рабочую замену под ваш проект.
