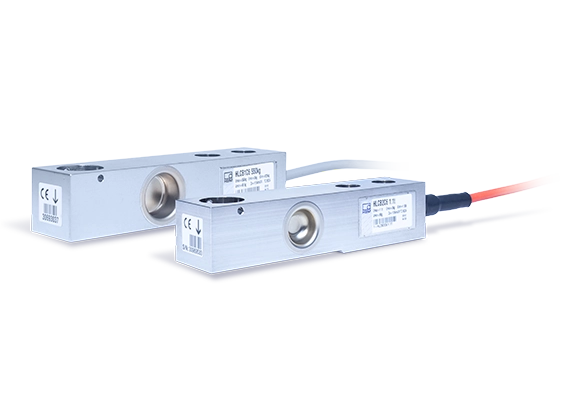

Сдвиговые тензодатчики веса HBM / HBK
Сдвиговые тензодатчики веса HBM / HBK востребованы в платформенных, напольных, дозирующих и промышленно-технологических системах, где требуется компактный форм-фактор, прочность и устойчивая работа под нагрузкой.
Что важно по этому направлению
Правильный выбор строится вокруг конструкции объекта, числа опор, динамики, среды и метрологических требований, а не только по общему названию категории.
Внутри одного направления могут применяться как компактные single point решения, так и тяжелые beam, canister, compression или digital load cells.
Для промышленного проекта важно оценивать не только допустимую нагрузку, но и класс точности, устойчивость сигнала, перегрузочную способность и поведение в процессе.
Для пищевых, наружных, тяжелых или агрессивных условий исполнения могут различаться принципиально. Это нужно учитывать в самом начале проекта.
Типовые серии HBM / HBK по странице
| Серия / модель | Тип | Типовые нагрузки | Применение |
|---|---|---|---|
| Z7A | shear beam | 500 кг – 10 т | напольные и платформенные весы, промышленное взвешивание |
| HLCB2 | shear / beam family | подбирается по конфигурации серии | модернизация платформ и OEM-узлов |
| Z7 / Z7A family | shear beam | средние и высокие нагрузки | платформенные и технологические системы |
Ключевые параметры выбора
| Параметр | Что учитывать | Практический ориентир |
|---|---|---|
| Тип платформы | важны габариты платформы, число датчиков и схема опирания | shear beam часто выбирают для напольных платформ и промышленной компоновки |
| Диапазон нагрузки | подбор ведут по нагрузке на один датчик и числу опор | для выраженного среднего/высокого диапазона типовой ориентир — Z7A |
| Жесткость конструкции | следует учитывать прогиб основания и качество монтажа | неправильная механика быстро ухудшает повторяемость |
| Условия среды | нужны защита от влаги, мойки и промышленного воздействия | важны степень защиты и материал корпуса |
| Метрология | нужно проверить соответствие классу точности и задачам учета | для коммерческих и промышленных систем это критичный параметр |
Доступные диапазоны
На странице собраны типовые серии и ориентиры по нагрузкам. Для точного подбора важно считать нагрузку на один датчик, число опор, фактические перегрузки и условия приложения силы. Для коммерческого учета и тяжёлых объектов диапазоны и исполнение нужно подтверждать по конкретной модели.
Механика системы
Даже хороший датчик дает слабый результат при неудачном монтажном узле. Поэтому в выборе всегда учитываются опоры, ограничители, плоскостность основания, боковые силы, температурные расширения, вибрации и качество сборки всей системы.
Что запрашивать
Лучше сразу запрашивать не просто «датчик этого типа», а конкретную серию, диапазон нагрузки, исполнение, требования по IP, среде и метрологии. Это ускоряет подбор и помогает быстрее получить корректные datasheet и предложение под задачу.
Нужен подбор по направлению «Сдвиговые тензодатчики веса»?
Укажите требуемую нагрузку, тип конструкции, точность, условия среды и, если есть, текущую модель или шильдик. Это поможет быстро предложить корректную серию HBM / HBK или подобрать рабочую замену под ваш проект.
