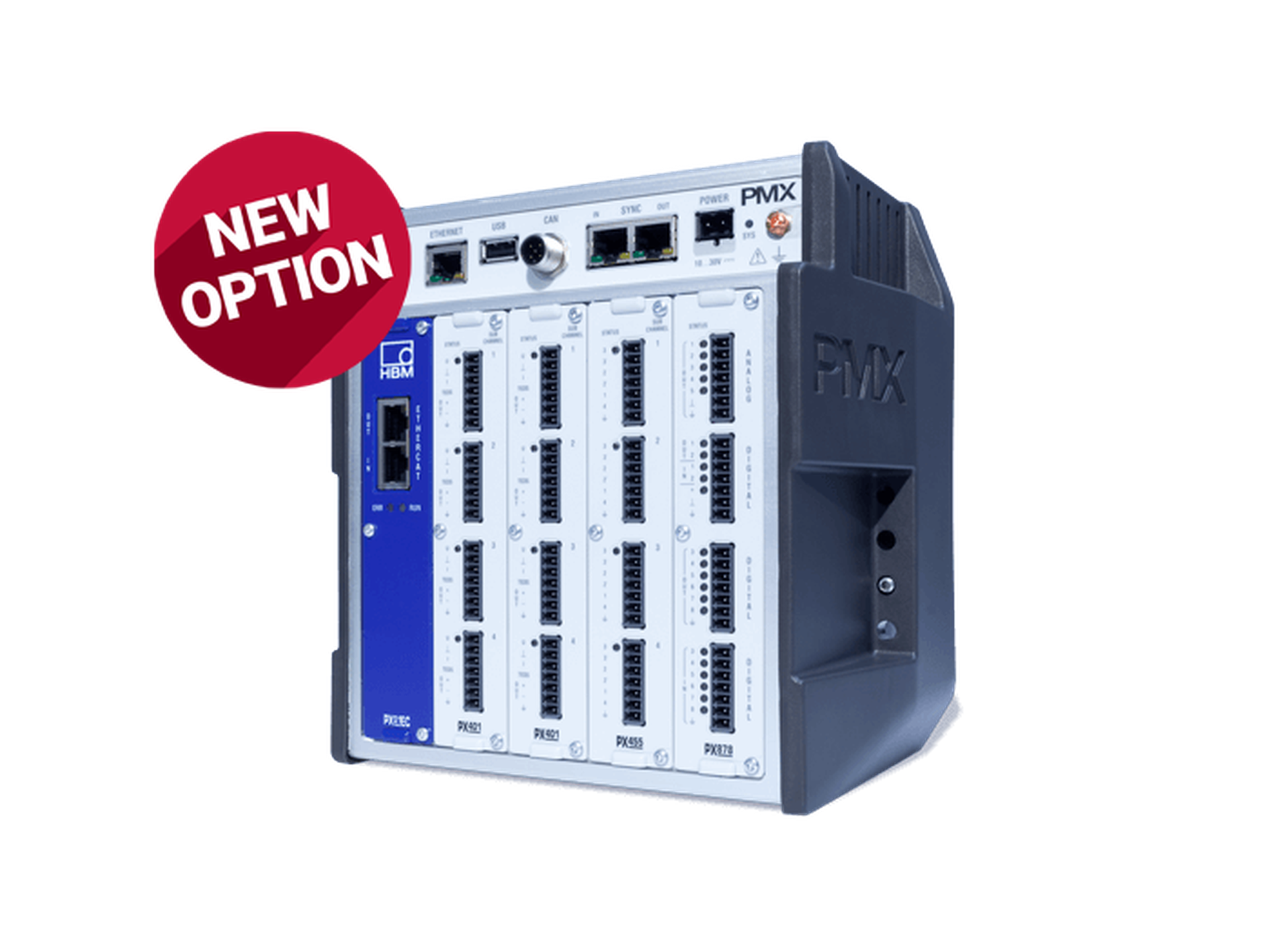

Измерительная система PMX
PMX — модульная измерительная система HBM / HBK для стендов, машин и производственных линий, где требуется реальное измерение, быстрый обмен данными и локальная логика управления.
PMX — измерение, управление и интеграция в одной модульной системе
PMX — одна из ключевых платформ HBM / HBK для промышленной автоматизации и стендовых задач. Система сочетает многоканальное измерение, математическую обработку, промышленный Ethernet, встроенный web-интерфейс и внутреннюю Soft PLC-логику. Это сильное решение для объектов, где измерение должно быть не «в стороне», а внутри технологического процесса.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | PMX Data Acquisition and Control System |
| Архитектура | Модульная система для стендов и production |
| Точность | Класс точности 0.05 |
| Канальность | 2–16 каналов на модуль, с дальнейшим расширением |
| Интерфейсы | Profinet, EtherCAT, Ethernet/IP, TCP/IP |
| Встроенная логика | Internal Soft PLC по IEC-61131 / CODESYS в соответствующих базовых устройствах |
| Настройка | WebServer для диагностики, конфигурации, контроля и анализа |
| Типовые сигналы | Сила, давление, перемещение, температура, крутящий момент, угол, энкодеры и стандартные сигналы |
Для стендов и production
PMX хорошо работает там, где данные должны использоваться сразу — для контроля процесса, расчётов и передачи в автоматику.
Для быстрых инженерных изменений
WebServer и модульная архитектура помогают быстро перестраивать систему под новую механику, датчики и логику процесса.
Для Industry 4.0
PMX закрывает не только измерение, но и реальную интеграцию в Ethernet-инфраструктуру, remote diagnosis и web-based обслуживание.
Как выбирать PMX
PMX выбирают для задач, где одного усилителя уже мало и нужна полноценная модульная система измерения и управления с real-time связью и промышленными интерфейсами.
Что важно по проекту
На старте подбора важно определить число каналов, типы датчиков, требования к PLC, сетевому протоколу, вычисляемым каналам и необходимости встроенной логики в приборе.
Основные модули и базовые устройства PMX
Для проекта на PMX обычно важно сразу видеть состав платформы: базовое устройство, измерительные модули и сетевые карты.
| Обозначение / артикул | Исполнение / конфигурация | Комментарий |
|---|---|---|
| WGX001 | Базовое устройство PMX | CODESYS Soft PLC, web visualization, CANopen |
| WGX002 | Базовое устройство PMX | Базовая платформа системы |
| PX401 | Модуль аналоговых входов | Для активных датчиков и стандартных сигналов |
| PX455 | Модуль для мостов, тензодатчиков и LVDT | Один из ключевых модулей PMX |
| PX460 | Модуль частоты / энкодеров / torque flanges | Для T10 / T12 / T40 и других задач |
| PX878 | Модуль multi-I/O | Цифровые и аналоговые I/O |
| PX01PN / PX01EC / PX01EP | Промышленные Ethernet-карты | PROFINET / EtherCAT / Ethernet/IP |
Нужен подбор PMX под ваш стенд или линию?
Пришлите перечень датчиков, число каналов, PLC и требуемый протокол — подготовим структуру системы PMX и состав модулей.
