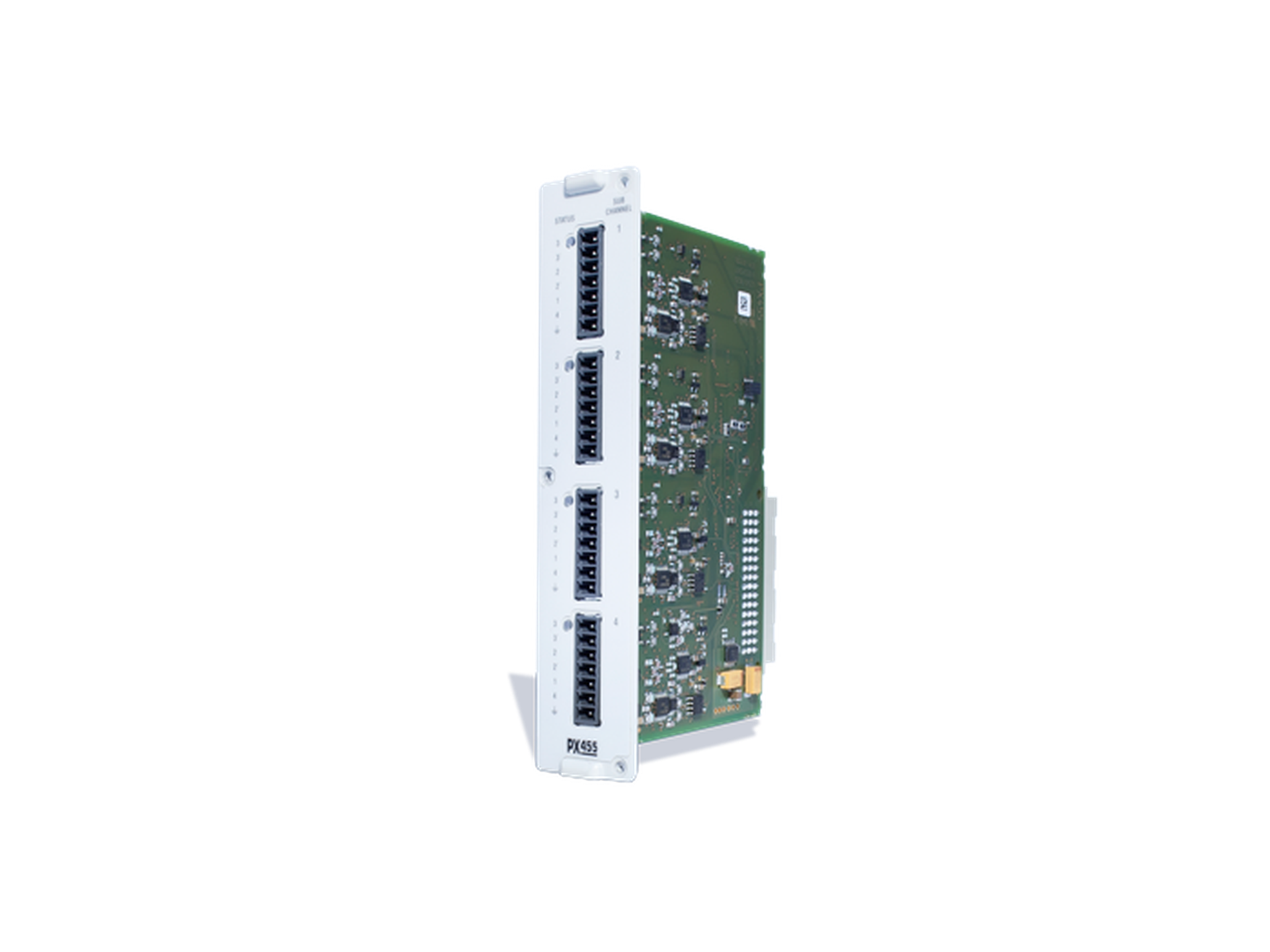

Усилительный модуль PX455
PX455 — ключевой тензометрический модуль PMX для полного и полумоста, силовых датчиков, тензодатчиков, LVDT и других механических измерений.
PX455 — модуль PMX для механических величин и мостовых датчиков
PX455 — одна из наиболее полезных измерительных карт PMX, когда проект связан с силой, массой, деформацией, перемещением и другими механическими величинами. Модуль делает PMX сильной платформой именно для тензометрических задач, испытательных стендов и промышленного контроля качества.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Тип модуля | 4-канальный измерительный модуль PMX |
| Основные датчики | Полный и полумост, force transducers, load cells |
| Дополнительные датчики | Strain gauges, inductive sensors, LVDT, potentiometric sensors |
| Точность HBM | 0.05 для полного моста; 0.1 для полумоста |
| Идентификация датчика | 0-Wire-TEDS |
| Дополнительные сигналы | Piezoresistive full bridge, resistance thermometer Pt100 |
| Ex-применение | В комбинации с SD01A Zener barriers возможно intrinsically safe исполнение |
| Типовые задачи | Сила, вес, деформация, перемещение, quality assurance, test benches |
Базовый модуль для тензометрии
Если в PMX-проекте есть мостовые датчики, PX455 почти всегда оказывается в числе основных модулей.
Подходит не только для веса
Модуль уместен не только в weighing, но и в force/displacement/strain задачах.
Гибкость по входам
За счёт поддержки LVDT, Pt100 и других вариантов PX455 помогает закрывать смешанные механические проекты.
Как выбирать PX455
PX455 выбирают тогда, когда в проекте есть полный или полумост, либо другие механические датчики, которые удобно свести в одну платформу PMX.
Что важно по проекту
На этапе подбора желательно уточнить тип каждого датчика, требуемую точность, необходимость intrinsically safe схемы и число каналов на один модуль.
Опорные обозначения для PX455
При подборе PX455 полезно учитывать и связанный состав платформы PMX.
| Обозначение / артикул | Исполнение / конфигурация | Комментарий |
|---|---|---|
| PX455 | 4-канальный измерительный модуль | Основная позиция страницы |
| SD01A | Zener barrier | Для искробезопасных применений в связке с PX455 |
| PMX / WGX001 / WGX002 | Базовые устройства PMX | Платформа, в которую устанавливается PX455 |
Нужен подбор PX455 под ваши датчики?
Пришлите типы датчиков, число каналов и точность задачи — проверим конфигурацию PX455 и состав системы PMX.
