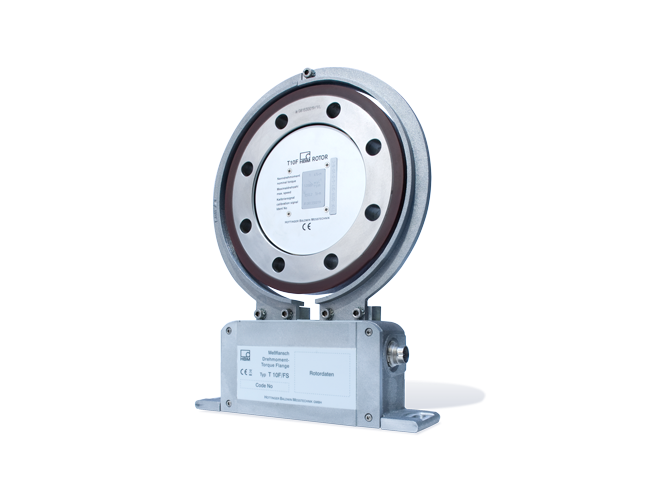

T10F ценят за короткую конструкцию и высокую жёсткость. Серия особенно уместна на end-of-line и production стендах, где важны динамика, компактность и надёжная работа в циклическом режиме. Ниже собраны технические характеристики серии, типовые диапазоны и заказные обозначения, которые помогают быстрее перейти от общей задачи к точному подбору исполнения.

Технические характеристики

Ключевые характеристики T10F

Параметр	Значение
Тип	короткий torque flange
Номинальные диапазоны	50 Н·м…10 кН·м
Класс точности HBM	0.1
Номинальная скорость	до 15 000 rpm
Особенности	высокая крутильная и боковая жёсткость
Применения	production, end-of-line, automotive, test bench

Высокая жёсткость

Подходит для динамических испытаний и жёсткой механики.

Компактная длина

Упрощает интеграцию в ограниченное пространство.

Промышленная востребованность

Одна из ключевых серий HBK в среднем диапазоне динамического момента.

Подбор

Как выбирать T10F

T10F обычно выбирают, когда нужен надёжный torque flange до 10 кН·м без перехода в более дорогие high-precision решения.

Интеграция

Что важно по проекту

Важно проработать фланцевое соединение, муфты, центровку и архитектуру съёма данных.

Заказные обозначения

Артикулы и форматы заказных кодов T10F

Полный код T10F зависит от диапазона и конфигурации; ниже показан официальный формат серии.

Заказной код / формат	Номинал / конфигурация	Комментарий
K-T10F-050Q-KF1-S-0-V0-N	50 Н·м	официальный пример полного кода
K-T10F-100Q-KF1-S-0-V0-N	100 Н·м	типовой формат серии
K-T10F-200Q-KF1-S-0-V0-N	200 Н·м	типовой формат серии
K-T10F-500Q-KF1-S-0-V0-N	500 Н·м	типовой формат серии
K-T10F-1KQ-KF1-S-0-V0-N	1 кН·м	типовой формат серии
K-T10F-2KQ-KF1-S-0-V0-N	2 кН·м	типовой формат серии
K-T10F-5KQ-KF1-S-0-V0-N	5 кН·м	типовой формат серии
K-T10F-10KQ-KF1-S-0-V0-N	10 кН·м	верхний диапазон серии

Запрос

Нужен подбор T10F под ваш стенд или привод?

Пришлите диапазон момента, максимальную скорость и схему привода — подберём правильное исполнение T10F.
