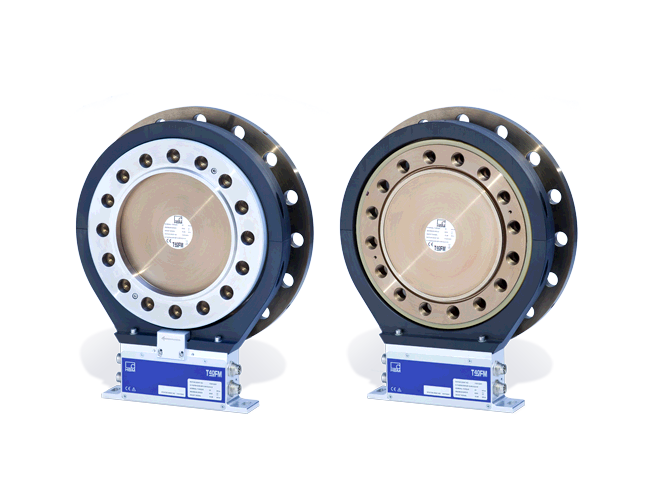

Датчики крутящего момента T40FM
T40FM — тяжёлая серия для больших моментов и demanding стендов. Когда диапазон уходит в десятки кН·м, именно эта серия становится логичным вариантом для крупных двигателей и трансмиссий.
T40FM — heavy-duty flange для больших моментов
T40FM — тяжёлая серия для больших моментов и demanding стендов. Когда диапазон уходит в десятки кН·м, именно эта серия становится логичным вариантом для крупных двигателей и трансмиссий. Ниже собраны технические характеристики серии, типовые диапазоны и заказные обозначения, которые помогают быстрее перейти от общей задачи к точному подбору исполнения.
Ключевые характеристики T40FM
| Параметр | Значение |
|---|---|
| Тип | heavy-duty torque flange |
| Номинальные диапазоны | 15…80 кН·м |
| Класс точности HBM | 0.1 |
| Номинальная скорость | до 8000 rpm |
| Сильные стороны | rugged design, высокая жёсткость, высокая допустимая боковая нагрузка |
| Применения | крупные двигатели, трансмиссии, demanding test bench |
Большой диапазон
Серия рассчитана на действительно крупные моменты.
Стендовая прочность
Хорошо подходит для demanding test bench окружения.
Динамическая пригодность
Остаётся полезной для динамических измерений даже в высоком диапазоне.
Как выбирать T40FM
T40FM выбирают, когда диапазон момента уже лежит в десятках кН·м и нужен серьёзный стендовый flange.
Что важно по проекту
Особенно важно заранее проработать механику фланцев, инерции, соосность и архитектуру цифрового тракта.
Артикулы и форматы заказных кодов T40FM
Ниже приведён официальный пример полного кода и типовой формат серии T40FM.
| Заказной код / формат | Номинал / конфигурация | Комментарий |
|---|---|---|
| K-T40FM-015R-MF-S-M-DU2-0-S | 15 кН·м | официальный пример полного кода |
| K-T40FM-020R-MF-S-M-DU2-0-S | 20 кН·м | типовой формат серии |
| K-T40FM-025R-MF-S-M-DU2-0-S | 25 кН·м | типовой формат серии |
| K-T40FM-030R-MF-S-M-DU2-0-S | 30 кН·м | типовой формат серии |
| K-T40FM-040R-MF-S-M-DU2-0-S | 40 кН·м | типовой формат серии |
| K-T40FM-050R-MF-S-M-DU2-0-S | 50 кН·м | типовой формат серии |
| K-T40FM-060R-MF-S-M-DU2-0-S | 60 кН·м | типовой формат серии |
| K-T40FM-070R-MF-S-M-DU2-0-S | 70 кН·м | типовой формат серии |
| K-T40FM-080R-MF-S-M-DU2-0-S | 80 кН·м | верхний диапазон |
Нужен подбор T40FM под ваш стенд или привод?
Если проект связан с тяжёлыми приводами и большими моментами, пришлите диапазон и механику стенда — подберём T40FM.
