Клеммные и соединительные коробки
Раздел с клеммными и соединительными коробками HBM / HBK для аналоговых и цифровых весовых систем. В линейку входят коробки для параллельного подключения датчиков, решения в корпусе из нержавеющей стали, Ex-исполнения, цифровые коробки RS485 / RS422 и барьеры безопасности для искробезопасных установок.
Какие решения доступны по коробкам HBM / HBK
Клеммная коробка в весовой системе решает сразу несколько задач: объединяет несколько датчиков, упрощает балансировку углов платформы, защищает соединения и делает обслуживание понятным. В линейке HBM / HBK доступны как классические коробки VKK, так и цифровые коробки VKD, преобразователи интерфейсов и защитные барьеры для опасных зон.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Основные серии | VKK1, VKK1R, VKK2R, VKD2R-8, SB01A, SB02A, SC232/422B |
| Для аналоговых датчиков | VKK1 / VKK1R / VKK2R |
| Для цифровых систем | VKD2R-8 |
| Количество датчиков | До 4 или до 8 в зависимости от модели |
| Материал корпуса | Стандартный или нержавеющая сталь для R-версий |
| Степень защиты | IP65 и выше в зависимости от модели |
| Дополнительно | Угловая подстройка через резистивную сеть, Ex-версии, интерфейсные преобразователи |
| Что уточнять | Число датчиков, аналог/цифра, среду, материал корпуса, нужна ли Ex-установка |
Когда нужна коробка
Если в системе больше одного датчика, коробка обычно становится обязательным элементом. Она упрощает монтаж, обслуживание, настройку и повышает стабильность подключения по сравнению с разрозненными соединениями.
Разница между решениями
VKK1R и VKK2R ориентированы на аналоговые датчики и балансировку нагрузки, VKD2R-8 — на цифровую шину, а SB01A / SB02A работают как барьеры безопасности для Ex-цепей. Поэтому выбирать коробку нужно по архитектуре всей системы, а не только по числу датчиков.
Что запрашивать
Нужно уточнить модель датчиков, количество точек взвешивания, тип сигнала, материал корпуса, уровень IP, условия мойки или наружной установки, требования к взрывозащите и используемую электронику.
Основные коробки, преобразователи и барьеры
Ниже приведены наиболее востребованные соединительные решения HBM / HBK для весовых систем. Эта таблица удобна для первичного подбора и для сверки с уже установленным оборудованием.
| Артикул / серия | Конфигурация | Назначение и комментарий |
|---|---|---|

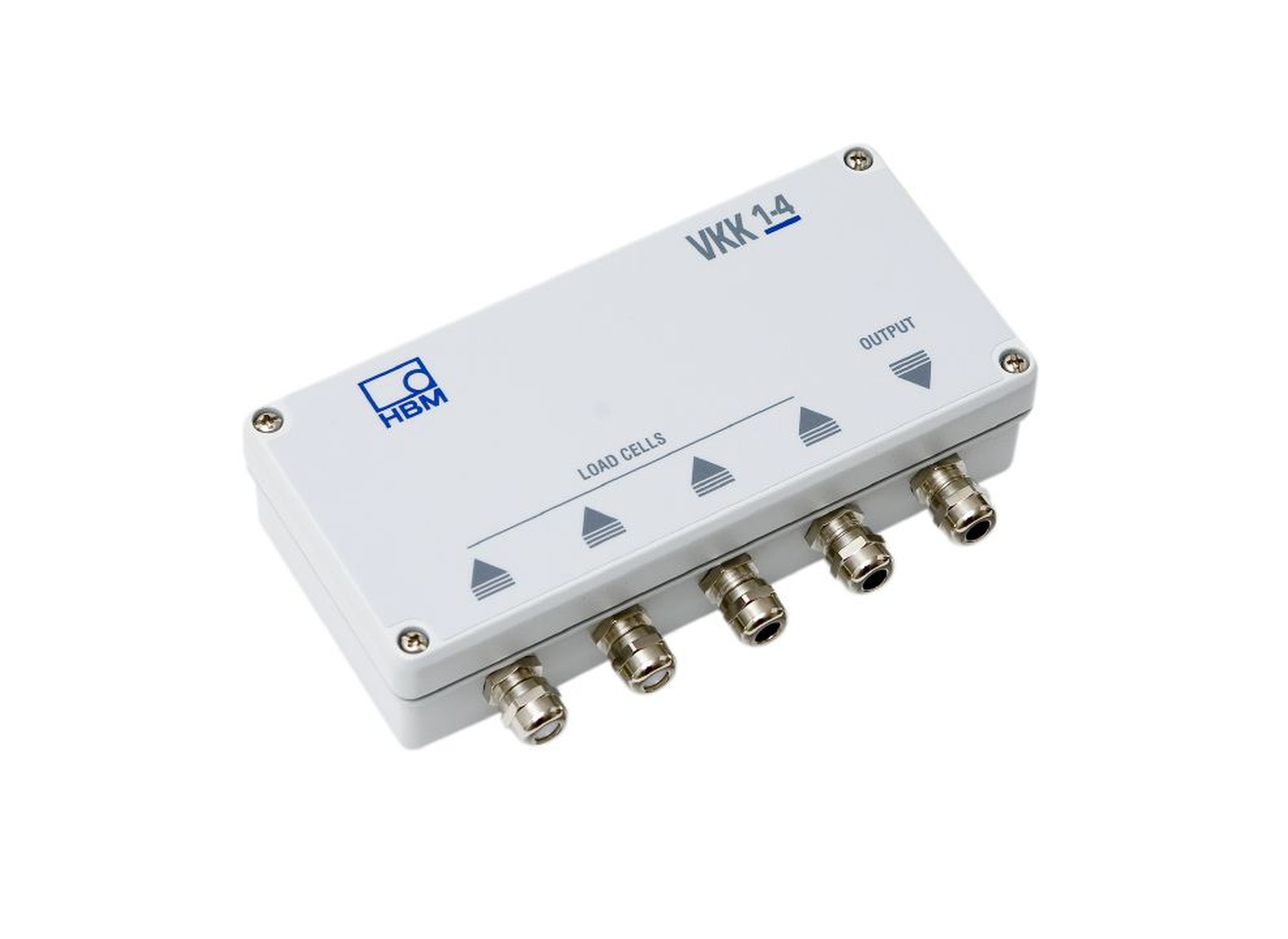

| 1-VKK1-4A | до 4 датчиков | Стандартная клеммная коробка для параллельного подключения и угловой подстройки. |
| 1-VKK1R-4 | до 4 датчиков | VKK1R в нержавеющем корпусе для более жёстких условий эксплуатации. |
| 1-VKK2R-8 | до 8 датчиков | Нержавеющая коробка для систем с большим числом датчиков и резистивной подстройкой. |
| 1-VKK2R-8IECEX | до 8 датчиков / Ex | Исполнение для потенциально взрывоопасных зон. |
| 1-VKD2R-8 | цифровая шина | Цифровая соединительная коробка для HBM-трансдьюсеров и электроники по RS485 / RS422. |
| 1-SC232/422B | интерфейсный преобразователь | Преобразователь RS-232 в RS-422 / RS-485 для интеграции цифровых линий. |
| 1-SB01A | Ex safety barrier | Барьер безопасности для искробезопасного подключения к WE2108 / WE2110 / AED. |
| 1-SB02A | Ex safety barrier | Барьер безопасности для систем WTX. |
Важно: Для коммерческого предложения полезно сразу указывать количество датчиков, тип сигнала, желаемый корпус, уровень IP и необходимость Ex. Это позволяет избежать переподбора между VKK, VKD, преобразователями и барьерами.
Нужна соединительная коробка для весовой системы?
Укажите число датчиков, аналоговая или цифровая система, среду, исполнение корпуса и требования по Ex. Подберём нужную коробку, интерфейсный аксессуар или барьер безопасности.
