Образцовые и высокоточные датчики силы
Направление для пользователей, которым нужен не просто контроль усилия, а действительно точное, стабильное и воспроизводимое измерение: испытательные машины, лаборатории, эталонные и калибровочные стенды, transfer standard и master sensor задачи. В этой ветке собраны серии HBM / HBK, ориентированные на высокую точность в разных диапазонах и сценариях. Часть моделей работает как прецизионные рабочие датчики для испытаний и R&D, часть — как образцовые и трансферные решения для метрологии силы и калибровочных цепочек.
Какие серии входят в направление высокоточных и образцовых датчиков силы
C10, U10M и U15 закрывают высокоточные рабочие задачи в испытательных машинах, инженерных и исследовательских стендах. S2M и S9M удобны там, где нужна высокая точность в S-образной механике. Z4A и TOP-Z4A предназначены для образцовых, эталонных и transfer standard измерений силы на сжатие.
Ключевые серии направления
| Серия | Тип | Диапазон | Сигнал | Заказное обозначение серии | Где применяется |
|---|---|---|---|---|---|
| C10 | Высокоточный датчик силы на сжатие | 2,5 кН … 1 МН | mV/V | 1-C10/25KN | Лаборатории, точные стенды, НИОКР |
| U10M | Высокоточный датчик силы | 1,25 кН … 1,25 МН | mV/V | 1-U10M/25KN | Испытательные машины, исследовательские стенды |
| U15 | Прецизионный датчик силы / master sensor | 2,5 кН … 2,5 МН | mV/V | 1-U15/250KN | Высокоточные большие силы, transfer standard |
| S2M | S-образный высокоточный датчик | 10 Н … 1 кН | 2 mV/V | 1-S2M/10N-1 | Лаборатории, малые силы, точные стенды |
| S9M | S-образный герметичный датчик | 500 Н … 50 кН | mV/V | 1-S9M/1KN-1 | Промышленные точные задачи, IP68 |

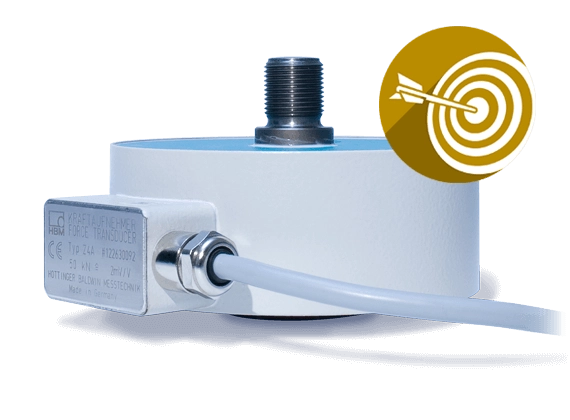

| Z4A | Образцовый датчик силы на сжатие | 20 кН … 500 кН | mV/V | 1-Z4A/20KN | Калибровка, метрология, ISO 376 |
| TOP-Z4A | Трансферный образцовый датчик | 20 кН … 500 кН | mV/V | 1-TOP-Z4A/20KN | Transfer standard, межлабораторные сравнения |
В таблице приведены рабочие серии и пример полного заказного обозначения, чтобы упростить навигацию по номенклатуре HBM / HBK. Для финального заказа исполнение всегда уточняют по диапазону, выходу, калибровке, кабелю и дополнительным опциям серии.
Ключевые параметры выбора
| Параметр | Что важно учитывать | Практический смысл |
|---|---|---|
| Класс задачи | Высокоточные измерения, reference, transfer standard | В направлении представлены как рабочие прецизионные датчики, так и модели для образцовых и калибровочных цепочек. |
| Диапазон силы | От 10 Н до 2,5 МН | Закрываются как малые лабораторные силы, так и очень большие точные нагрузки. |
| Направление измерения | Сжатие, растяжение / сжатие, S-образная схема | Тип механики зависит от конкретного датчика и испытательной установки. |
| Точность | Прецизионная и образцовая | Такие серии выбирают, когда простого промышленного уровня уже недостаточно. |
| Области применения | Испытательные машины, лаборатории, НИОКР, калибровка, метрология | Это ветка для задач, где результат измерения является частью инженерного или метрологического результата. |
Сильная ветка для точных задач
Хаб объединяет рабочие прецизионные датчики и образцовые серии, чтобы пользователь сразу видел всю глубину линейки HBM / HBK.
Логичное разделение по классу задачи
Если нужна высокая точность в испытательной машине — это U10M или U15. Если нужна образцовая или трансферная серия — Z4A и TOP-Z4A.
Охват от малых сил до меганьютонов
S2M закрывает очень малые точные силы, а U15 — уже крупные точные нагрузки в меганьютонном диапазоне.
Хорошая SEO-логика для каталога
Хаб собирает высокоточные и образцовые серии в одной ветке и раздаёт вес на товарные страницы, где пользователь продолжает выбор по конкретной модели.
Как выбирать высокоточные и образцовые серии
Важно заранее определить, что требуется проекту: рабочая высокая точность в испытательной установке, эталонная серия для калибровки, transfer standard, master sensor или точное измерение малых сил. После этого уже выбирают диапазон, механику, условия среды и формат измерительной цепи.
Что влияет на правильный выбор
На выбор влияют класс точности, диапазон измерения, тип нагрузки, требования по ISO 376, схема нагружения, состав усилителя или измерительной системы, а также наличие калибровочных требований и внутренних процедур лаборатории.
Как распределяются серии по типовым задачам высокой точности
| Типовая задача | Серия | Почему подходит |
|---|---|---|
| Высокоточные испытательные машины | U10M, U15 | Для точных циклических и статических испытаний, НИОКР и инженерных стендов. |
| Лабораторные и исследовательские стенды | C10, U10M, S2M | Когда важна высокая повторяемость и качество результата. |
| Промышленные точные задачи в S-образной схеме | S9M | Для производственных и стендовых приложений с герметичным исполнением. |
| Образцовые измерения силы | Z4A | Для калибровки и задач на уровне ISO 376. |
| Transfer standard и межлабораторные сравнения | TOP-Z4A, U15 | Для максимально точных процедур переноса и сравнения силовой шкалы. |
Частые вопросы по направлению
Какая разница между высокоточной и образцовой серией?
Высокоточная серия нужна для очень качественных рабочих измерений, а образцовая — для калибровочных и метрологических задач, где важен эталонный статус и transfer standard логика.
Какие серии подойдут для испытательных машин?
Чаще всего рассматривают U10M, U15 и C10 — в зависимости от диапазона, механики и уровня точности.
Какие серии подходят для ISO 376 и калибровки?
Для этого направления особенно важны Z4A и TOP-Z4A, а также часть конфигураций U15, если задача относится к transfer standard и master sensor уровню.
Есть ли высокоточные решения для малых сил?
Да. Для малых и средних диапазонов высокой точности особенно полезны S2M и часть конфигураций S9M.
Нужен подбор высокоточного или образцового датчика силы?
Опишите диапазон силы, тип испытаний или калибровки, желаемый класс точности, схему нагружения и требования по измерительной системе. Это позволит быстро выделить нужную серию и перейти на конкретную товарную страницу без лишних кругов.
