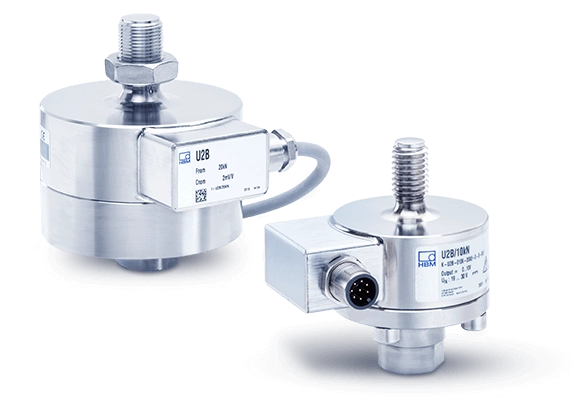

Датчики силы на сжатие
Направление для задач, где измерение силы ведётся именно в осевой схеме сжатия: от компактных OEM-узлов и автоматизации до тяжёлых прессов, испытательных машин, лабораторий и метрологических стендов. В линейке HBM / HBK есть как компактные и производственные датчики силы на сжатие, так и высокоточные и образцовые серии для transfer standard, калибровки и эталонных измерений. Это позволяет подобрать решение по реальной нагрузке, точности, способу монтажа, типу сигнала и условиям эксплуатации без компромиссов по классу задачи.
Какие серии входят в направление датчиков силы на сжатие
Для компактных и встроенных решений в автоматизации обычно выбирают C9C. Для очень больших сил и тяжёлых условий — C6B. Для лабораторных, испытательных и высокоточных задач — C10. Для образцовых и калибровочных измерений — Z4A и TOP-Z4A. Для контроля нагрузки в болтовых и силовых соединениях, когда нет места под классический датчик, — KMR+.
Ключевые серии направления
| Серия | Тип | Диапазон | Сигнал | Заказное обозначение серии | Где применяется |
|---|---|---|---|---|---|
| C9C | Миниатюрный датчик силы на сжатие | 50 Н … 50 кН | mV/V, 0–10 В, 4–20 мА, IO-Link | 1-C9C/1KN | Компактные OEM-узлы, автоматы, прессовые операции |
| C6B | Тяжёлый датчик силы на сжатие | 200 кН … 10 МН | 2 mV/V, 0–10 В, 4–20 мА | 1-C6B/1MN | Прессы, тяжёлые стенды, силовые рамы |
| C10 | Высокоточный датчик силы на сжатие | 2,5 кН … 1 МН | mV/V | 1-C10/25KN | Лаборатории, испытательные машины, точные стенды |
| Z4A | Образцовый датчик силы на сжатие | 20 кН … 500 кН | mV/V | 1-Z4A/20KN | Калибровка, метрология, эталонные задачи |
| TOP-Z4A | Трансферный образцовый датчик силы | 20 кН … 500 кН | mV/V | 1-TOP-Z4A/20KN | Transfer standard, межлабораторные сравнения |
| KMR+ | Шайбовый датчик силы / force washer | 20 кН … 2 МН | Тензометрический выход | 1-KMR+/1MN | Контроль натяга и усилия в болтовых соединениях |
В таблице приведены рабочие серии и пример полного заказного обозначения, чтобы упростить навигацию по номенклатуре HBM / HBK. Для финального заказа исполнение всегда уточняют по диапазону, выходу, калибровке, кабелю и дополнительным опциям серии.
Ключевые параметры выбора
| Параметр | Что важно учитывать | Практический смысл |
|---|---|---|
| Направление нагрузки | Сжатие | Для опорных площадок, прессовых узлов, испытательных рам и силовых вводов важно сохранить корректную геометрию передачи силы. |
| Диапазон силы | От 50 Н до 10 МН в зависимости от серии | Компактные датчики закрывают OEM и автоматизацию, тяжёлые — прессы и меганьютонные стенды. |
| Точность | От промышленной до образцовой / transfer standard | Для стандартного производства, лабораторий, НИОКР и калибровки нужны разные семейства, и это направление закрывает все уровни. |
| Выходной сигнал | mV/V, 0–10 В, 4–20 мА, IO-Link | Выбор сигнала зависит от того, работает ли датчик через усилитель, ПЛК, контроллер или цифровую автоматику. |
| Монтаж | Опорный, встроенный, силовой, шайбовый | В хабе представлены и классические датчики на сжатие, и специальные решения для болтовых соединений. |
От компактных серий до 10 МН
В одном направлении собраны миниатюрные датчики для встроенных машин и тяжёлые датчики на сжатие для прессов и меганьютонных задач.
Высокоточные и образцовые решения
C10, Z4A и TOP-Z4A закрывают задачи, где сила измеряется не просто для контроля, а для точного и воспроизводимого результата.
Нормальный путь к подбору
Пользователь может выбрать серию по силе, классу точности, типу сигнала, монтажу и специфике узла без лишних компромиссов.
Прямая навигация к моделям
Хаб ведёт на товарные страницы серий блока 8, где уже можно уточнять диапазоны, технические характеристики и заказные обозначения.
Как выбирать датчики силы на сжатие
Сначала определяют максимальную рабочую и аварийную нагрузку, затем класс задачи: компактная автоматизация, тяжёлая промышленность, высокоточные испытания или образцовая метрология. После этого выбирают схему монтажа, формат сигнала и требования к защите, перегрузке и калибровке.
Что обычно запрашивают перед поставкой
Для корректного подбора полезно заранее дать диапазон силы, тип узла, чертёж посадочного места, требования по точности, тип сигнала, длину кабеля, условия среды и состав электроники. Если на объекте стоит существующий датчик — особенно полезны фото шильдика и маркировка.
Где применяют датчики силы на сжатие HBM / HBK
| Типовая задача | Серия | Почему подходит |
|---|---|---|
| Автоматизация и OEM | C9C | Компактные встроенные узлы, контроль силы в машинах, сборке и производственных линиях. |
| Тяжёлые стенды и прессы | C6B | Высокие нагрузки, тяжёлые испытательные системы, силовые рамы и меганьютонные приложения. |
| Лабораторные и точные стенды | C10 | Испытательные машины, инженерные стенды, НИОКР и точные силовые измерения. |
| Калибровка и метрология | Z4A, TOP-Z4A | Эталонные, образцовые и transfer standard задачи. |
| Болтовые соединения и стяжки | KMR+ | Контроль натяга, усилия затяжки и силовых соединений, где нужен шайбовый датчик. |
Частые вопросы по направлению
Какая серия лучше подходит для компактных силовых узлов?
Для компактных решений на сжатие обычно рассматривают C9C: это миниатюрная серия для OEM, автоматизации и встроенных задач.
Какая серия подходит для очень больших усилий?
Для тяжёлых нагрузок и диапазонов до 10 МН ориентируются на C6B, который предназначен именно для крупных сил на сжатие.
Какие серии подходят для высокоточных и образцовых измерений?
Для прецизионных и калибровочных задач используют C10, Z4A и TOP-Z4A — в зависимости от уровня точности и класса задачи.
Есть ли решение для контроля силы в болтовом соединении?
Да. Для таких задач у HBM / HBK есть KMR+ — силовая измерительная шайба для мониторинга натяга и нагрузки в ограниченном пространстве.
Нужен подбор датчика силы на сжатие под вашу задачу?
Укажите диапазон силы, схему монтажа, точность, условия эксплуатации, формат сигнала и, если есть, текущую маркировку. Это позволит быстро предложить корректную серию HBM / HBK и сразу сузить подбор до нужных товарных страниц.
